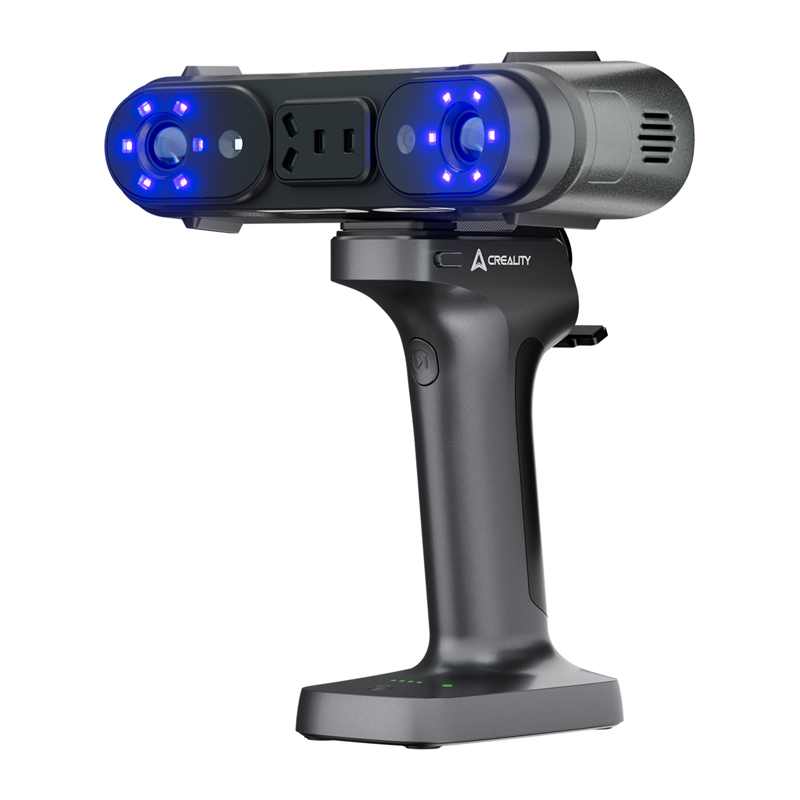

3D-skanneri Creality Sermoon X1

Creality Sermoon X1 3D scanner

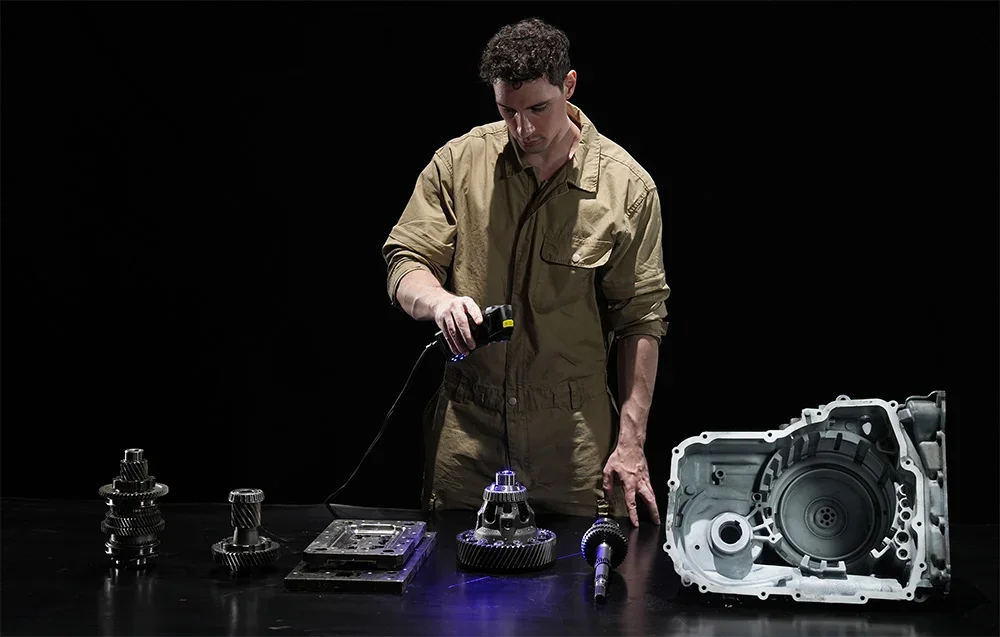

Creality Sermoon X1 on kannettava 3D scanner todellisten kohteiden digitointiin CAD-suunnittelussa, käänteissuunnittelussa, laadunvalvonnassa ja muotoilutyössä. Valmistajan lähteen mukaan tarkkuus on enintään 0.02 mm, ja sisäisen mittakaavafotogrammetrian kanssa tilavuustarkkuus on 0.02 mm + 0.03 mm/m. Todellinen tulos riippuu kohteesta, pinnasta ja skannausympäristöstä.

Laser ja NIR structured light -tilat

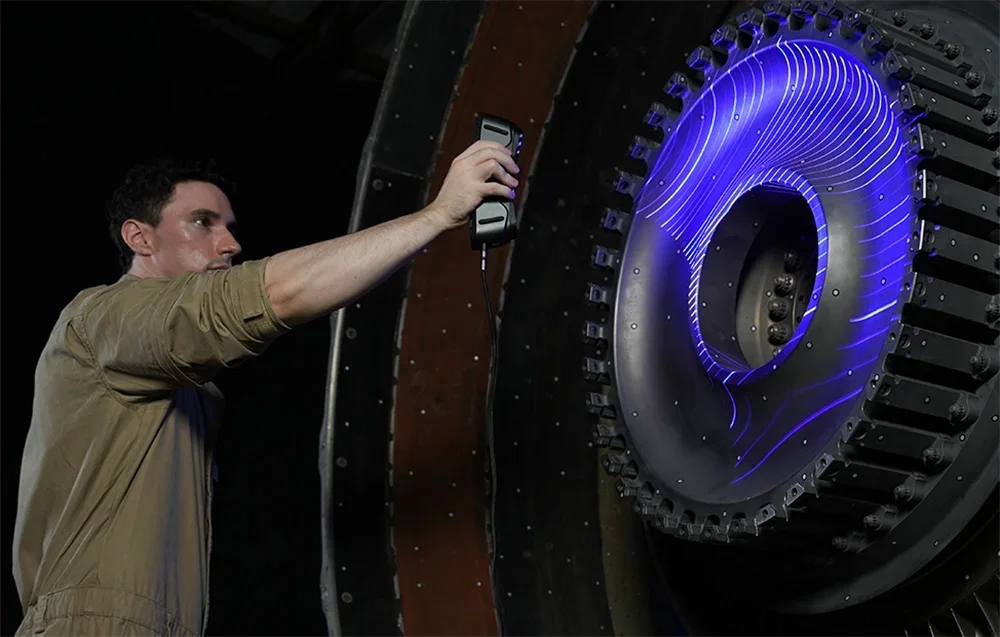

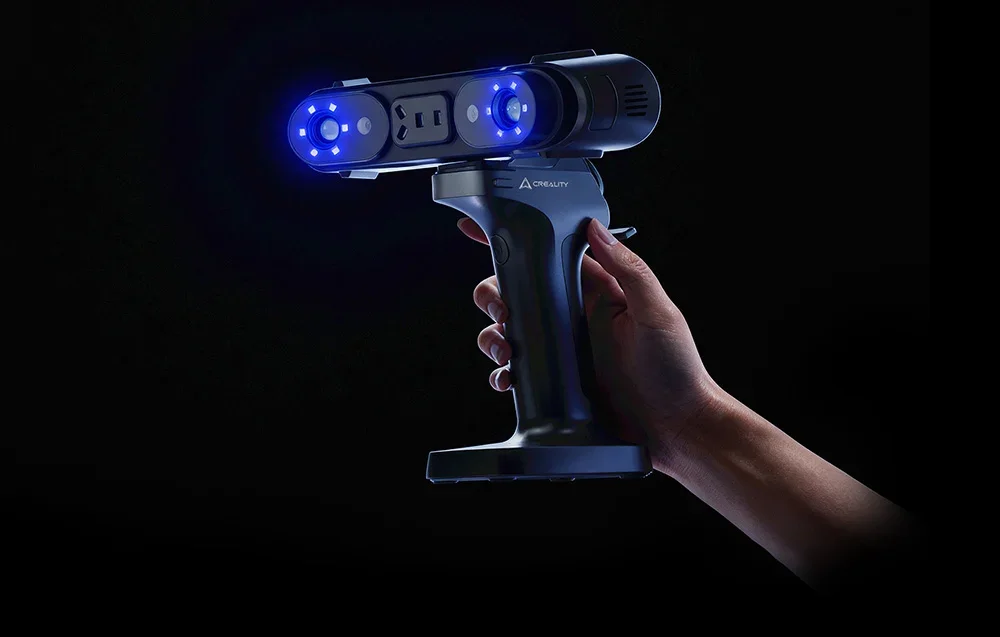

Sermoon X1 yhdistää siniset laser-linjat ja NIR structured light -tekniikan, jotta tila voidaan valita kohteen mukaan. Yhden laser-linjan tila on tarkoitettu syville reiille, kapeille raoille ja syvennyksille, 7 rinnakkaisen laser-linjan tila sopii teknisten pintojen yksityiskohtaiseen skannaukseen, 34 risteävän laser-linjan tila nopeuttaa keskikokoisten ja suurten kohteiden työtä, ja NIR markerless -tila mahdollistaa suurempien kohteiden skannauksen ilman markkereita sopivissa olosuhteissa.

Laaja työalue

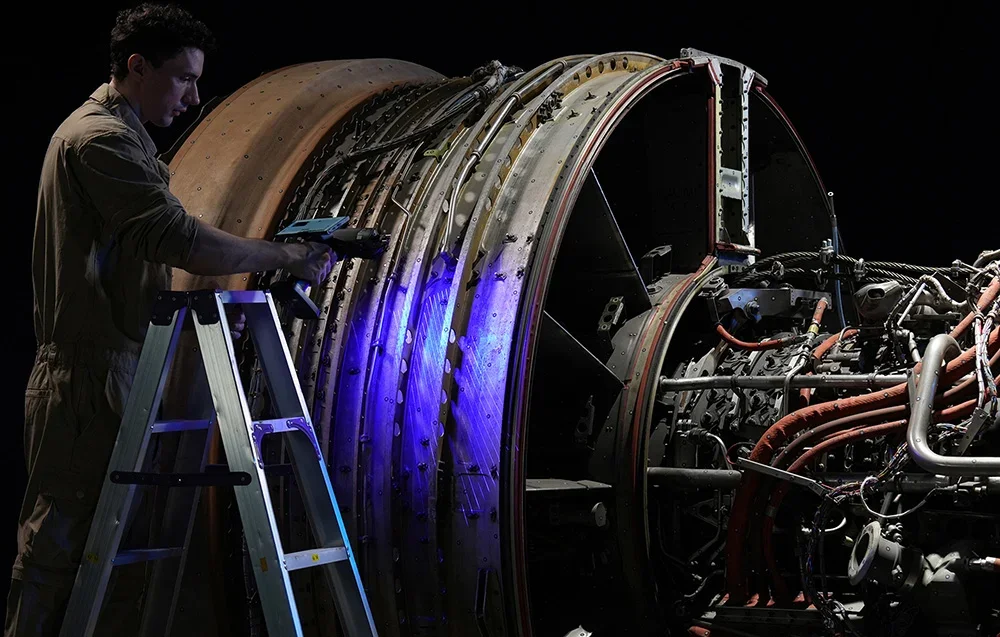

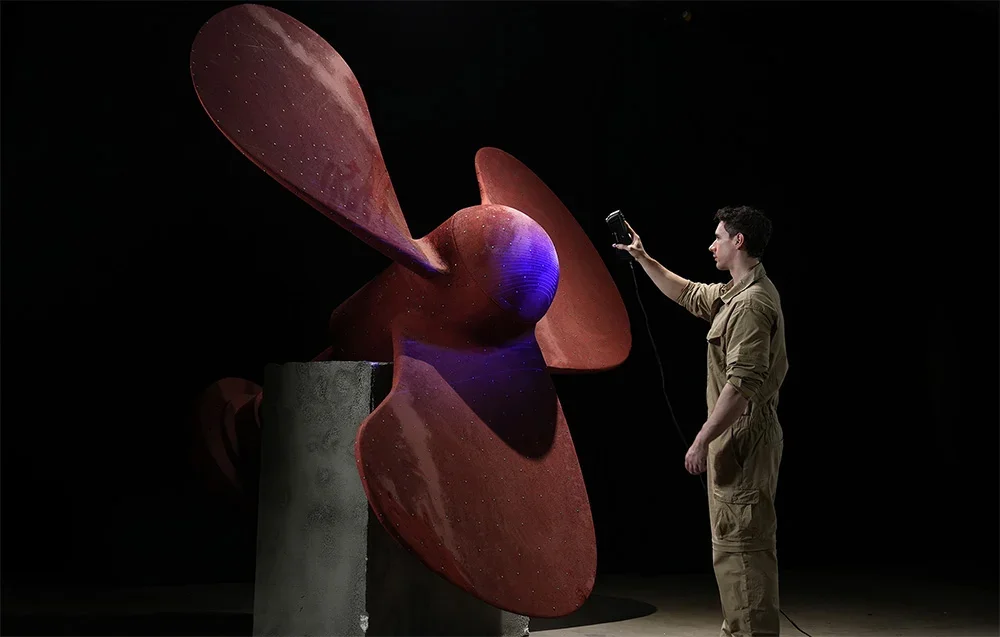

Lineaarisen laser-tilan suurin näkökenttä on 650 × 531 mm, ja infrared-tilassa se on 1300 × 935 mm. Lähteessä ilmoitettu tuettu kohdekokoalue on 5 × 5 × 5 mm³ - 4000 × 4000 × 4000 mm³. Laaja työalue voi vähentää markkereiden tarvetta, mutta pinta, valaistus ja kohteen geometria vaikuttavat edelleen työskentelyyn.

Yksityiskohdat ja tekstuurit

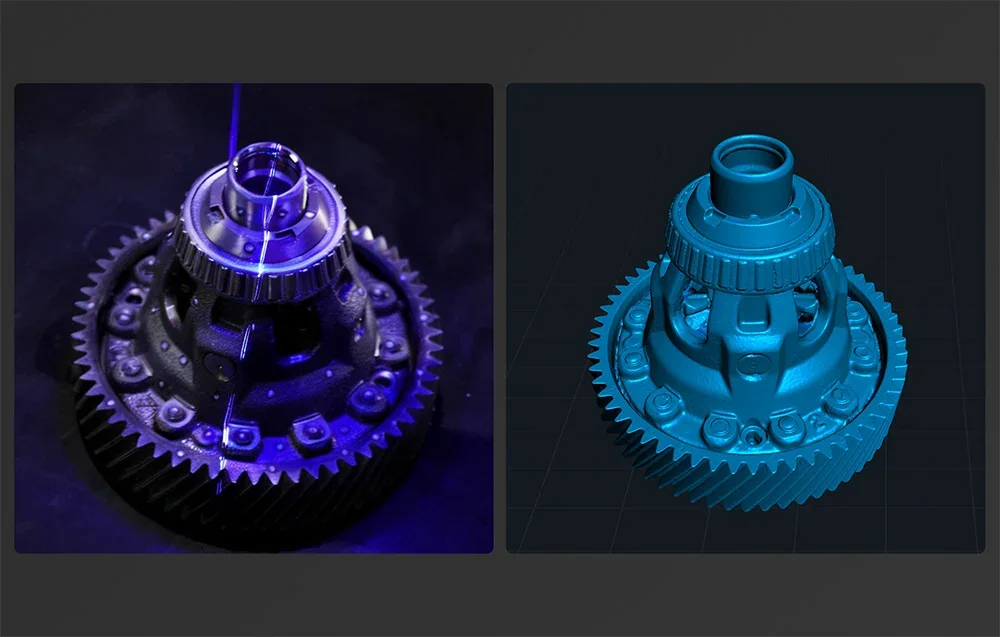

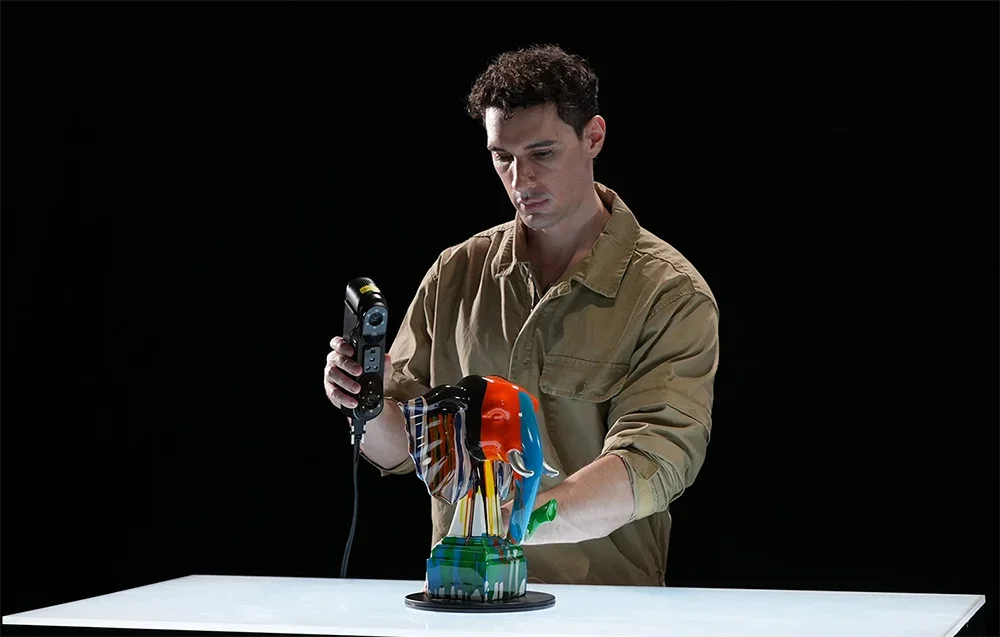

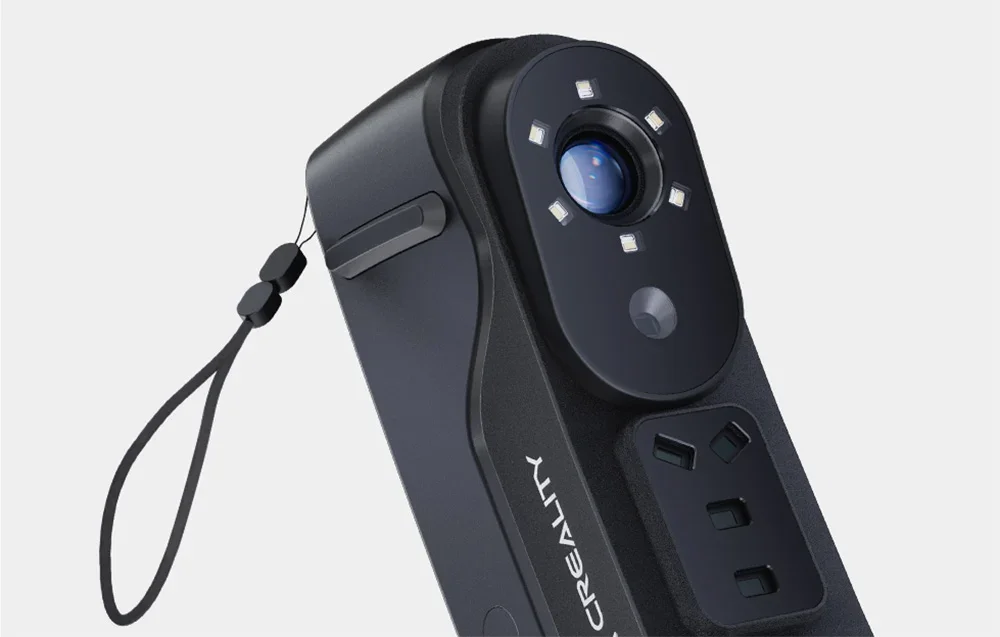

Yhden laser-linjan syvien reikien tila auttaa keräämään 3D-dataa vaikeasti saavutettavista kohdista, kuten kapeista aukoista, syvennyksistä ja rei'istä, joiden syvyyden ja halkaisijan suhde on enintään 6:1. 2 MP full-color RGB -kamera ja lisävalaistus tukevat värillisiä tekstuureja, ja Qualcomm ISP -piiri auttaa kuvatiedon käsittelyssä.

Nopeus ja liitännät

Lähteen mukaan Sermoon X1 saavuttaa joissakin tiloissa enintään 90 frames per second, ja mittausten määrä riippuu valitusta tilasta. Wi-Fi 6 tukee työskentelyä ilman datakaapelia, ja USB 3.0 on tarkoitettu langalliseen yhteyteen. Tilat lisäävät joustavuutta työpajassa ja kentällä, mutta suorituskyky riippuu tietokoneesta, yhteydestä ja skannausolosuhteista.

Runko ja vakautus

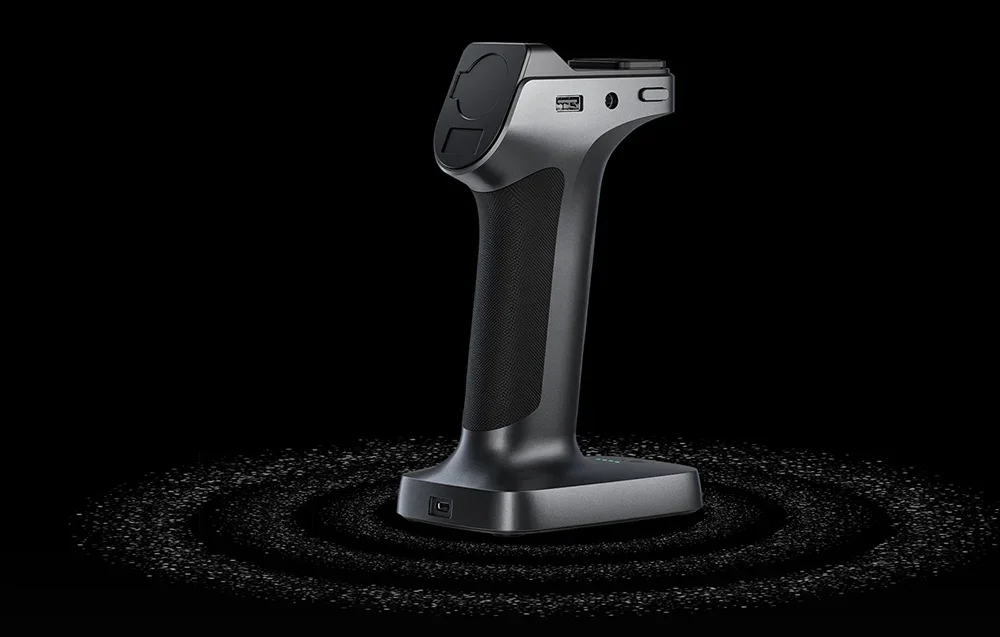

Laitteessa on yksiosainen optoelektroninen runko ja CNC-koneistetusta metallista tehty objektiivikiinnike. Paino on 530 g ja mitat 216 × 74 × 51 mm. Mekaaninen lukitus, jäykät materiaalit, lämpötilan kompensointialgoritmi ja lämmönhallinta on suunniteltu auttamaan vakaiden parametrien säilyttämisessä pitkän työskentelyn aikana.

Ohjelmisto ja vienti

Creality Sermoon X1 toimii CrealityScan 4.0 scanning software -ohjelmiston kanssa. Se on tarkoitettu skannausten tuontiin, käsittelyyn ja vientiin STL, OBJ, PLY -muotoihin, jotta dataa voidaan käyttää yhteensopivissa CAD/CAM-ohjelmissa. Yhteensopivuus riippuu käytettävästä ohjelmasta ja työnkulusta.

Pinnat ja ympäristö

Lähteen mukaan yhden tai 7 linjan laser-tilat voivat toimia enintään 50,000 lux -valaistuksessa ja 34 ristikkäisen linjan tila enintään 100,000 lux -valaistuksessa. Mustia ja metallisia pintoja voidaan yrittää skannata ilman mattaussuihketta sopivissa olosuhteissa, mutta tulos riippuu heijastuksista, pinnasta ja valaistuksesta. Laser safety -luokitus: Class II.

Pakkauksessa

• scanner
• high-precision glass calibration plate
• x2 measuring scale
• power adapter
• USB 3.0 cable (Type-C to Type-A)
• data cable
• charging cable
• reflective marking points (D6 mm*40 sheets, D3 mm*40 sheets)
• manually kiristettävä pikakiinnityslevy
• magneettinen puhelinpidike
• Wi-Fi 6 adapter
• Type-C-virtasovitin
• puhdistusliina
• päänauha
• vedenkestävä laatikko
• käyttöohje

Tärkeimmät tekniset tiedot

Skannaustilojen tiedot
