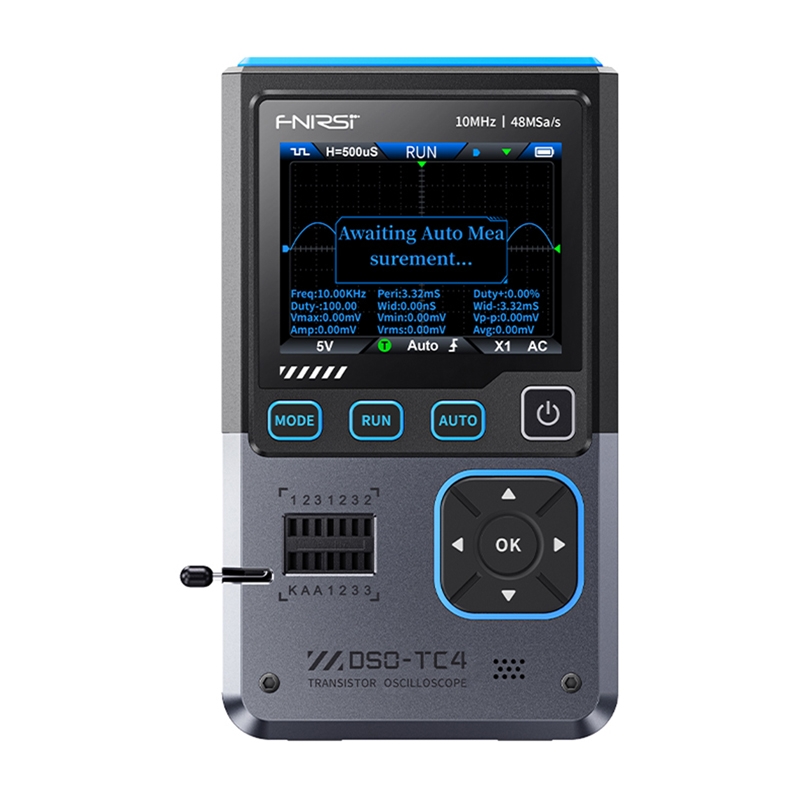

Kannettava 3-in-1 mini oskilloskooppi FNIRSI DSO-TC4

FNIRSI DSO-TC4 on laite, joka yhdistää kolme toimintoa: digitaalinen oskilloskooppi, elektroninen komponenttitesteri ja signaaligeneraattori. Yhdistämällä aaltomuotoanalyysin komponenttien tunnistuksen ja signaalitestifunktioiden kanssa se osoittautuu hyödylliseksi palvelusovelluksissa. Lisäksi älykäs Anti-Burn-toiminto suojaa tulopiiriä vaurioilta, kun mittausanturit on kytketty väärin. Tämä tekee laitteesta turvallisen käyttää myös vähemmän kehittyneille käyttäjille.

Mittausfunktiot ja signaalianalyysi

Laite tarjoaa mittauskaistanleveyden jopa 10 MHz ja näytteenottotaajuuden 48 MSa/s. Se pystyy näyttämään aaltomuotoja erittäin yksityiskohtaisesti ja tarkasti, mahdollistaen jännitesignaalien reaaliaikaisen analyysin. Ennalta 13 määritellyt aaltomuodot ja taajuudet ovat 0-50 kHz (amplitudi 0.1-3.0V) ja signaaligeneraattori mahdollistaa erilaisten piirien käyttöolosuhteiden simuloinnin.

Laajat komponenttien testausmahdollisuudet

Integroitu komponenttitesteri tunnistaa automaattisesti diodit, transistoret (mukaan lukien MOSFETit), vastukset, kondensaattorit sekä muut passiiviset ja aktiiviset komponentit. Testisotilaiden ja älykkään komponenttien tunnistuksen avulla nopeat diagnostiikat ja parametrien tunnistaminen ovat mahdollisia.

Kätevä toiminta

2.8-inch TFT värinäyttö tarjoaa helposti luettavia tietoja ja kaavioita. Käyttöliittymä tukee kahdeksaa kieltä, mikä tekee laitteen konfiguroinnista helppoa. Ohjauspaneeli on suunniteltu nopeaan pääsyyn avaintoimintoihin, kuten automaattitilaan, taukoon ja tilanvaihtoon.

Yhteydet ja virtalähde

Oskilloskoopissa on USB-C-portti latausta ja tiedonsiirtoa varten. Mahdollisuus viedä aaltomuotoja tietokoneelle helpottaa tulosten jatkoanalyysiä ja arkistointia. Sisäänrakennettu 1,500 mAh litiumioniakku takaa laitteen pitkän käytön, ja automaattinen lepotilaan käyttö pidentää latausten välistä toimintaa.

Pakkauksen sisältö

• oskilloskooppi
• P1600 luotain
• Krokotiilipuristin
• 3x koekoukut
• Käyttöohje
• USB-C latauskaapeli
• Sovitin

Oskilloskooppi

• Valmistaja: Fnirsi
• Malli: DSO-TC4
• Näyttö: TFT värinäyttö 2.8 tuumaa
• Taustavalaistus: Säädettävä kirkkaus
• Virtalähde: USB Type-C ( 5V/1A )
• Akku: Litiumioni 3.7V, 1500mAh
• Kielet: 8 kieliä (mukaan lukien kiina, englanti, saksa, portugali, japani, espanja, korea, venäjä)
• Mitat: noin. 90×142×27.5mm
• Paino: 186 g
• Reaaliaikainen näytteenottotaajuus: 48MSa /s
• Analoginen kaistanleveys: 10 MHz
• Tuloimpedanssi: 1MΩ
• Kytkentätila: AC/DC
• Testaa jännitealue: Probe 1: 1 - 80Vpp ( ±40V ); Probe 10: 1 - 800Vpp ( ±400V )
• Pystysuora herkkyys: 10mV / div-10V /div (X1 alue)
• Pystysuuntainen siirtymä: Säädettävä indikaattorilla
• Aikakanta: 50ns-20s
• Trigger-tilat: Auto / Normaali / Single
• Laukaisutyyppi: Nouseva reuna, laskeva reuna
• Laukaisutaso: Säädettävä indikaattorilla
• Jäädytysaaltomuoto: Kyllä (HOLD funktio)
• Automaattinen mittaus: Max, Min, keskiarvo, RMS, Vpp, taajuus, jakso, täyttökerroin (käyttöjakso) arvot

Transistorit

• Diodi: Alue: Jännitehäviö <5V
• Zener-diodi: Kantama: 0.01-32V; käänteinen hajoamisjännite (K-A-testialue).
• Kenttävaikutustransistorit (FET): JFET - porttikapasitanssin (Cg), Id-virran Vgs:ssä ja jännitehäviön mittaaminen suojadiodin (Uf) yli; IGBT - Vgs:n tyhjennysvirran mittaus, jännitehäviö suojadiodin (Uf) yli; MOSFET - kynnysjännite (Vt), porttikapasitanssi (Cg), tyhjennyslähdevastus (Rds), jännitehäviö suojadiodin yli (Uf).
• Tyristorit (SCR): Yksisuuntainen – laukaisujännite <5V, porttitaso; Kaksisuuntainen - laukaisuvirta <6mA
• Kondensaattorit: Kantama: 25pF-100mF, kapasitanssi- ja häviökerroin (Vloss) mittaus
• Vastukset: Kantama: 0.01Ω -50MΩ
• Induktori: Kantama: 10μH-1000μH

Signaaligeneraattori

• Lähtöaaltomuoto: Tukee 13 aaltomuotoja
• Aaltomuodon taajuus: 0-50 kHz
• Aaltomuodon täyttökerroin: 0-100%
• Aaltomuodon amplitudi: 0.1-3.0V
