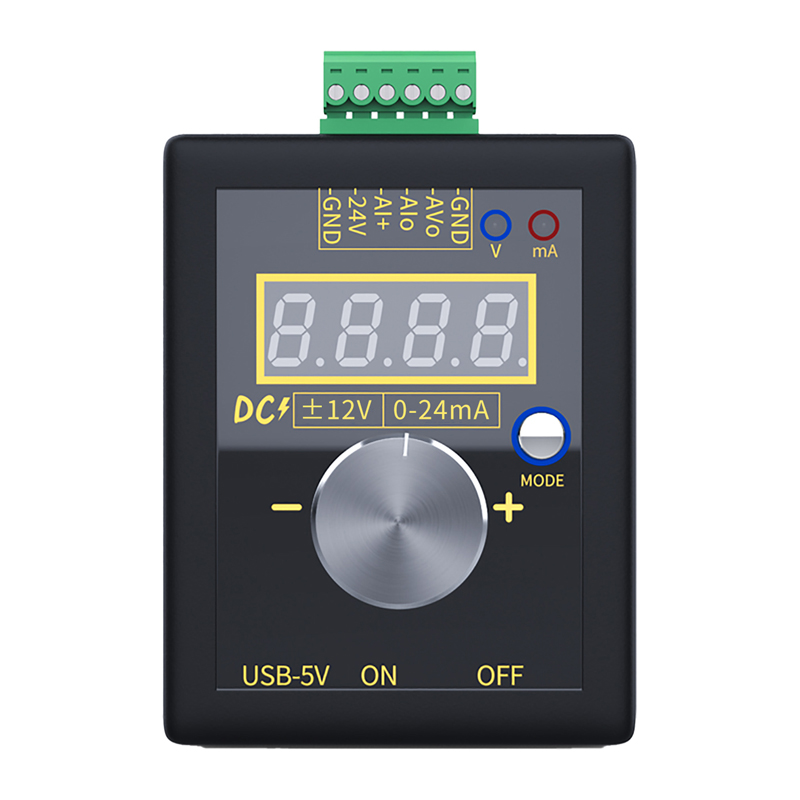

Monitoiminen signaaligeneraattori FNIRSI SG-002

FNIRSI SG-002 on täysin ammattimainen, monitoiminen jännite- ja virtasignaaligeneraattori, joka on suunniteltu automaatiojärjestelmien testaukseen, diagnostiikkaan ja käyttöönottoon. Se tukee ±12 V- ja 0–24 mA-signaaleja, toimii aktiivisessa ja passiivisessa tilassa, toimii 2-, 3-- ja 4-wire-asennusten kanssa ja tarjoaa korkean tarkkuuden kalibroinnin jälkeen (jopa 0.05 V / 0.05 mA ). Kompaktien 89 × 69 × 28 mm mittojensa ansiosta FNIRSI SG-002 on aidosti mobiilisignaalilähde. Se on työkalu, joka korvaa tehokkaasti useita laitteita ja antaa sinulle täyden hallinnan signaalista kaikissa olosuhteissa.

Täysi yhteensopivuus automaation ja PLC

Generaattori on suunniteltu todellisia teollisuuslaitteita silmällä pitäen. Se toimii saumattomasti PLC-laitteiden, invertterien, suhteellisten venttiilien, anturien ja ohjausjärjestelmien kanssa. Tuki sekä aktiivisille että passiivisille lähtöille mahdollistaa lähes minkä tahansa analogisen syötteen testaamisen – ilman ongelmia, lisävastuksia tai ulkoisia virtalähteitä.

Universaalit jännitealueet – juuri sitä, mitä tarvitset

FNIRSI SG-002 tarjoaa laajan valikoiman jännitetiloja: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3.3 V, 0–2.5 V, 0–1 V, ja – 10–0 V. Tämä tarkoittaa, että yksi laite riittää sekä perinteisten teollisuuslaitosten että nykyaikaisten elektroniikka- tai matalajänniteohjausjärjestelmien testaamiseen.

Tarkka virran generointi aina 24 mA

Nykyinen lähtö kattaa 0–24 mA ja tukee suosittuja 0–20 mA- ja 4–20 mA-standardeja. Korkea vakaus ja tarkkuus kalibroinnin jälkeen tekevät generaattorista ihanteellisen anturisimulointiin, analogisen syötteen kalibrointiin ja mittauspiirien varmennukseen – jopa kuormilla jopa 500 Ω.

Karkea ja hienosäätö – täysi hallinta yksityiskohdista

Pyörivä enkooderi mahdollistaa työskentelyn karkeissa ja hienosäätötiloissa. Tämä mahdollistaa nopean likimääräisen arvon asettamisen ja sen tarkentamisen erittäin tarkasti. Yksi nupin käännös tuottaa 30 pulssia, mikä tarkoittaa erittäin sujuvaa ja ennustettavaa säätöä – ihanteellinen sekä nopeisiin testeihin että tarkkaan kalibrointiin.

Selkeä näyttö ja joustavat esitystilat

4-digit LED-näyttö tarjoaa 8 tason kirkkauden säätöä ja erilaisia datan esitystiloja: todellinen arvo, prosenttiosuus ja erikoistilat. Tämä tekee parametrien lukemisesta nopeaa ja yksiselitteistä riippumatta valaistusolosuhteista ja teoksen luonteesta.

Asetukset, muisti ja pikaaloituspisteet

Generaattori mahdollistaa asetettujen jännite- tai virtaarvojen tallentamisen, jotka palautuvat automaattisesti uudelleenkäynnistyksen jälkeen. Lisäksi saatavilla on pikakäynnistystoiminto, jonka avulla voit tallentaa useita ennalta määriteltyjä signaalitasoja. Tämä säästää paljon aikaa sarjatestauksessa ja toistuvissa huoltoprosesseissa.

Kolme virtalähdetapaa – valmiina toimimaan missä tahansa

FNIRSI SG-002 voidaan käyttää ulkoisesta 15–30 V DC-lähteestä (esim. 24 V PLC-asennuksesta), mikro-USB 5 V kautta tai sisäänrakennetusta 1100 mAh / 3.7 V litiumakusta. Laite voi toimia latauksen aikana, mikä antaa täydellisen itsenäisyyden kentällä ja ohjauskaapeissa.

Turvallinen yhteys ja looginen pääterakenne

Irrotettavat liitinnauhat mahdollistavat jännite- ja virtasignaalien nopean ja turvallisen liitännän. Hyvin suunniteltu pääteasettelu mahdollistaa oikean liitännän sekä aktiivisessa että passiivisessa tilassa ja minimoi virheriskin teollisuuslaitoksissa työskennellessä.

Pakkauksen sisältö:

• FNIRSI SG-002 signaaligeneraattori
• Irrotettava liitinnauha
• USB kaapeli (mikro USB)
• Käyttöohje

• Valmistaja: FNIRSI
• Malli: SG-002
• Laitetyyppi: Monitoiminen jännite- ja virtasignaaligeneraattori
• Jännitelähtöalue: ±12 V (monitila)
• Käytettävissä olevat jännitetilat: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3.3 V, 0–2.5 V, 0–1 V, – 10–0 V
• Nykyinen lähtöalue: 0–24 mA
• Nykyiset standardit: 0–20 mA, 4–20 mA, 0–24 mA
• Jännitteen tarkkuus kalibroinnin jälkeen: ±0.05 V
• Virran tarkkuus kalibroinnin jälkeen: ±0.05 mA
• Maksimikuormanvastus (virta): ≤ 500 Ω
• Nykyinen lähtötyyppi: Aktiivinen ja passiivinen
• Tuetut johdotusasetukset: 2-, 3-, ja 4-wire
• Arvon säätö: Karkea ja hieno (pyörivä enkooderi)
• Säätöresoluutio: Karkea säätö: 0.1–5 V / mA Hienosäätö: 0.01–0.5 V / mA
• Kooderi: 30 pulssia per kierros
• Näyttö: 4-digit kirkkauden LED
• Näytön kirkkauden säätö: 8 tasot
• Näyttötilat: Todellinen arvo, prosentti, erikoistilat
• Asetusten muisti: Kyllä (automaattinen palautus uudelleenkäynnistyksen jälkeen)
• Nopeat aloituspisteet: Kyllä, ohjelmoitava
• Ulkoinen virtalähde: DC 15–30 V
• USB virtalähde: mikro USB 5 V
• Akun virtalähde: Sisäänrakennettu 3.7 V / 1100 mAh litiumakku
• Toiminta latauksen aikana: Kyllä
• Signaaliliittimet: Irrotettavat liitinnauhat
• Mitat: 89 × 69 × 28 mm
• Käyttökohde: Teollinen automaatio, PLC, palvelu, kalibrointi, laboratoriot, koulutus
