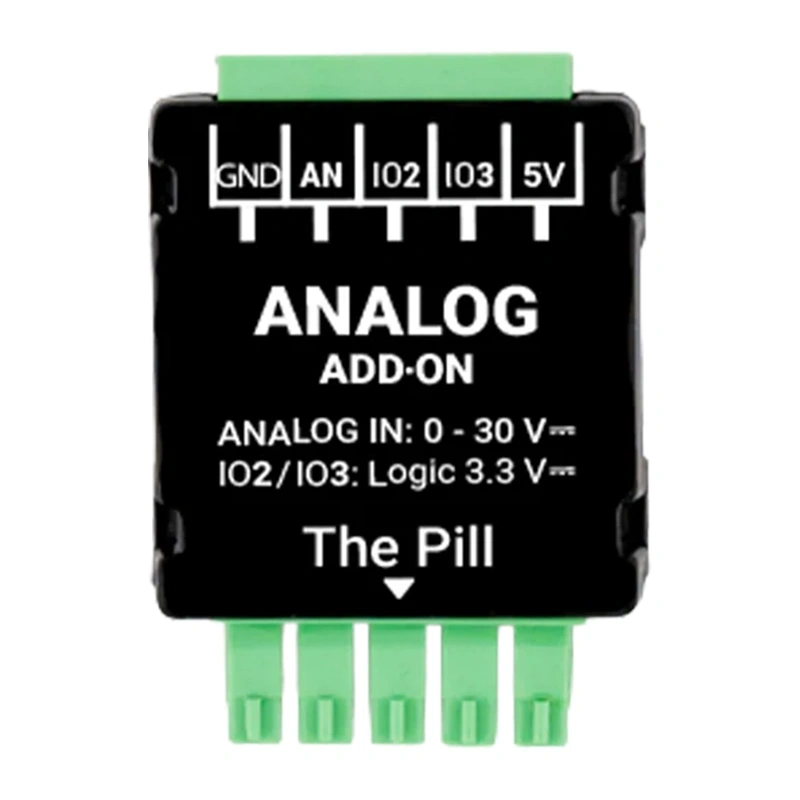

SHELLY 0-30V analogiamoduuli – Shelly Pill -lisäosa

Laajenna pillerin Shelly ominaisuuksia ja saat tarkan DC jännitemittauksen aina 30 V asti. Moduulin avulla voit seurata analogisia antureita ja virtalähteitä, jotka toimivat laajemmalla jännitealueella kuin The Pillin sisäänrakennettu volttimittari tarjoaa. Se tukee mittauksia 0–30 V DC, mikä tekee siitä ihanteellisen 4.2 V, 12 V ja 24 V akkujen, virtalähteiden sekä suosittujen 0–5 V analogisten antureiden seurantaan. Se on käytännöllinen laajennus niille, jotka rakentavat automaatio-, valvonta- ja mittausjärjestelmiä Shelly The Pillerin pohjalta.

Laajempi mittausalue uusiin sovelluksiin

Shelly The Pillin vakiomittaaluetta voidaan laajentaa tämän moduulin avulla, mikä avaa oven yhteensopivuudelle monien matalajännitelaitteiden ja järjestelmien kanssa. Lisävaruste mahdollistaa tarkat jännitelukemat paristoista, virtalähteistä ja analogisista anturisignaaleista, mikä helpottaa järjestelmän tilan seuraamista ja nopeampaa reagointia parametrien muutoksiin.

Ihanteellinen analogisille antureille ja akkujärjestelmille

Tämä lisävaruste toimii hyvin sekä yksinkertaisissa DIY projekteissa että vaativammissa teknisissä asennuksissa. Sen avulla voit yhdistää suosittuja 0–5 V analogisia antureita, kuten maaperän kosteusantureita, valosensoreita tai muita jännitesignaalia tuottavia antureita. Se soveltuu yhtä hyvin myös akkujen ja virtalähtejärjestelmien jännitteen seurantaan, jotka toimivat 3.7 V, 4.2 V, 12 V tai 24 V, mahdollistaen niiden toiminnan reaaliaikaisen seurannan ja nopean reagoinnin jännitehäviöihin.

Lisäsyötteet ja -tuotteet suuremman joustavuuden takaamiseksi

Analogisen syötteen lisäksi moduulissa on kaksi konfiguroitavaa nastaa, IO2 ja IO3, jotka toimivat 3.3 V logiikalla. Ne voivat toimia digitaalisina tuloina tai lähtöinä, mikä laajentaa projektin mahdollisuuksia mahdollistamalla lisäohjauselementtejä tai digitaalisia signaaleja. Saatavilla on myös 5 V- ja GND-liittimiä, joita voi käyttää kytkettyjen anturien tai Shelly The Pill -laitteen virransyöttöön.

Helppo integrointi Shelly pilleriin

Moduuli suunniteltiin omistetuksi laajennukseksi Shelly The Pillille. Se yhdistyy laitteeseen 5-Terminal-lisäosan kautta, joka on välttämätön asennukseen. Tämän laajennuksen myötä The Pill voi kerätä dataa yhdistetyistä analogisista antureista ja jännitelähteistä, mahdollistaen niiden käytön automaatiossa, valvonnassa ja omissa projekteissasi Shelly-alustan pohjalta.

Kompakti suunnittelu matalajännitteisille asennuksille

Sen pienet mitat (36.5 × 26.5 × 11.5 mm) ja vain 8 g paino tekevät asennuksesta helppoa, vaikka tilaa olisi rajallisesti. Moduuli toimii lämpötiloissa 0°C–40°C ja kosteudessa 30–70% RH, ja sitä voidaan käyttää jopa 2,000 m merenpinnan yläpuolella, mikä tekee siitä sopivan moniin sisätiloihin.

Yleiset tiedot

• Valmistaja: Shelly
• Malli: Analoginen 0 - 30V lisäosa
• Yhteensopivuus: Shelly Pilleri

Fyysiset tekniset tiedot

• Mitat (H × W × D): 36.5 × 26.5 × 11.5 mm
• Paino: 8 g
• Kotelon väri: Musta

Ympäristöolosuhteet

• Käyttölämpötila: 0–40 °C
• Säilytyslämpötila: -20°C – 40°C
• Kosteus: 30% to 70% RH
• Maksimikäyttökorkeus: 2000 m

Anturit ja mittaukset

• DC jännitemittausalue: 0–30 V
• Jännitteen mittaustarkkuus: ±( 2% + 5 numeroa)

Syötteen tekniset tiedot

• Digitaalinen sisääntulon laukaisujännite: Matala ( LOW ): < 0.83 V Korkea ( HIGH ): > 2.48 V
• Maksimidigitaalinen sisääntulojännite: 3.3 V

Lähtötiedot

• Maksimikytkentäjännite: 3.3 V
• Maksimikytkentävirta: 20 mA
