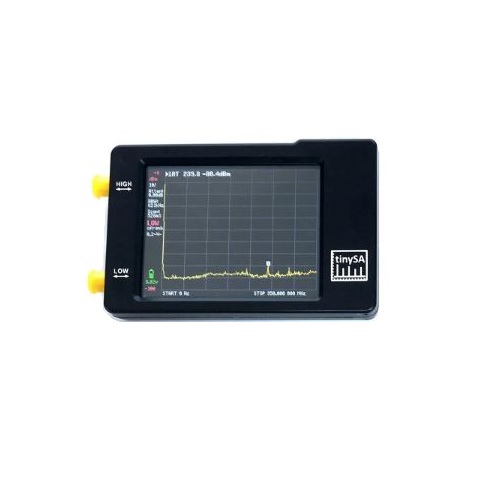

Spektrianalysaattori

Tekniset tiedot:,, Käyttöliittymä:, Näytön resoluutio 320 * 240 pikseliä, Näytön diagonaali 2.8 "., 16 bittiä per RGB pikseli., Resistiivinen kosketusohjaus., Jog-kytkinohjaus., USB sarjaportin ohjaus., Valinnainen TTL USART-portti (SW ei vielä toteutettu) sisäisessä PCB., Lineaarinen virtalähde kytkentäkohinan välttämiseksi.,, TinySA:n tulo/lähtö-spesifikaatio on jaettu 4 tilat.,, Matalan tulotilan määrittely:, Tulotaajuusalue 100kHz:sta 350MHz:een (joillakin rajoituksilla 10kHz asti), Tuloimpedanssi 50 ohm kun syötteen vaimennus on asetettu 10dB tai enemmän., Valittavissa manuaalinen ja automaattinen tulovaimennus 0dB:n ja 31dB:n välillä 1 dB askeleessa, Absoluuttinen maksimitulotaso + 10dBm 0dB sisäisellä vaimennuksella., Absoluuttinen maksimilyhytaikainen huipputuloteho + 20dBm sisäisellä vaimennuksella 30dB., Ehdotettu maksimituloteho + 5dBm sisäisellä vaimennuksella automaattitilassa., Parhaissa mittauksissa syöttöteho pysyy alle - 25dBm., Kolmannen kertaluvun modulaatiotuotteiden (IIP3) syöttöpiste + 15dBm 0dB sisäisellä vaimennuksella, 1dB puristuspiste - 1dBm 0dB sisäisellä vaimenemisella., tehoilmaisimen resoluutio 0.5dB ja lineaarisuus verrattuna taajuuteen +/ -1dB., absoluuttinen tehotason tarkkuus tehotason kalibroinnin jälkeen +/- 1dB., pienin havaittava signaali resoluutiokaistanleveydellä 30kHz - 102dBm., taajuustarkkuus yhtä suuri kuin valittu resoluutiokaistanleveys., vaihekohina -90dB /Hz 100kHz-offsetissa ja -115dB /Hz 1MHz-offsetissa., Spur-vapaa dynaaminen alue käytettäessä 30kHz resoluution kaistanleveyttä 70dB., Manuaalisesti valittavat resoluutiosuodattimet 3, 10, 30, 100, 300, 600kHz. Automaattinen valinta yhdelle 57 resoluutiosuodattimesta., 51, 101, 145 tai 290 mittauspisteen ruudulla tapahtuva tarkkuus, yli 1000 pistettä sekunnissa suurimman resoluution suodattimilla, todellisten skannauspisteiden automaattinen optimointi koko skannausalueen kattavuuden varmistamiseksi valitusta resoluution kaistanleveydestä riippumatta., Spur-suppression -vaihtoehto arvioida, ovatko tietyt signaalit sisäisesti tuotettuja vai todellisuudessa läsnä tulosignaalissa., Pienen HW muutoksen jälkeen on mahdollista kuunnella demoduloitua ääntä.,, Korkean tulotilan spesifikaatio:, Tulotaajuusalue 240MHz–960MHz., Tuloimpedanssi riippuu taajuudesta ja poikkeaa 50 ohm:stä., Koska tulokaistasuodatinta ei ole, vahvat tulosignaalit 240MHz–960MHz alueen ulkopuolella voivat aiheuttaa sisäisten signaalien vääristymistä. Absoluuttinen maksimisyöttötaso ilman vaimentumista + 10dBm., kolmannen kertaluvun modulaatiotuotteiden ( IIP3 ) tulokohtaus - 5dBm ilman sisäistä vaimennusta, 1dB puristuspiste - 6dBm ilman sisäistä vaimennusta., tehoilmaisimen resoluutio 0.5dB ja lineaarisuus suhteessa taajuuteen +/ -1dB., absoluuttinen tehotason tarkkuus tehotason kalibroinnin jälkeen +/- 1dB., pienin havaittava signaali käyttämällä resoluutiokaistanleveys 30kHz - 115dBm., taajuustarkkuus yhtä suuri kuin valittu resoluutiokaistanleveys., Spur-vapaa dynaaminen alue käytettäessä 30kHz resoluutiokaistanleveyttä 50dB., Manuaalisesti valittavat resoluutiosuodattimet 3, 10, 30, 100, 300, 600kHz.

Automaattinen valinta yhdelle 57 resoluutiosuodattimesta, valinnainen 25dB 40dB taajuusriippuvainen syöttövaimennin. Tehotason virhe tämän vaimentimen aktivoituessa kasvaa +/- 10dB., Näytöllä oleva resoluutio 51, 101, 145 tai 290 mittauspistettä., skannausnopeus yli 1000 pistettä sekunnissa suurimpien resoluutiosuodattimien avulla., Automaattinen optimointi todellisille skannauspisteille, jotta koko skannausalueen peitto varmistetaan valitusta resoluution kaistanleveydestä riippumatta., Pienen HW muutoksen jälkeen on mahdollista kuunnella Demoduloitu ääni.,, Matala lähtötilan spesifikaatio:, Sinilähtö, jossa harmoniset harmoniset ovat alle -40dB perusarvosta., Lähtötaajuusalue välillä 100kHz–350MHz., Tason tarkkuus +/- 2dB koko lähtötaajuusalueella., Lähtötaajuusresoluutio joko 156Hz alle 47MHz tai 312Hz yli 47MHz ulostulon., Lähtötaso valittavissa 1dB askeleissa välillä - 76dBm ja - 6dBm., Valinnainen AM, kapea FM ja laaja FM-modulaatio taajuuksilla välillä 50Hz ja 6kHz tai hidas pyyhkäisy valittavalla taajuusalueella., Valinnainen lähtötason pyyhkäisy koko lähtötason alueella.,, Korkean lähtötilan spesifikaatio:, Neliöaalto-lähtö, Lähtötaajuusalue 240MHz–960MHz., Lähtötaajuusresoluutio joko 156Hz alle 480MHz tai 312Hz yli 480MHz ulostulon., Lähtötaso valittavissa vaihtelevissa väleissä välillä - 38dBm ja + 9dBm., Valinnainen kapea FM ja leveä FM-modulaatio taajuuksilla 50Hz–6kHz tai hidas pyyhkäisy valittavalla taajuusalueella.,, Referenssigeneraattorin spesifikaatio:, Valinnainen neliöaaltolähtö perusarvolla - 25dBm yhdistetty korkeaan tuloon/lähtöön., Taajuus voidaan asettaa 1MHz, 2MHz, 4MHz, 10MHz, 15MHz tai 30MHz.,, akun spesifikaatio:, Latausaika maksimissaan 1 tunti 500mA vähintään USB liitinportilla tai USB laturilla., Toiminta täyteen ladatulla akulla vähintään 2 tuntia.,,, Takuu: 24 kuukautta.,
