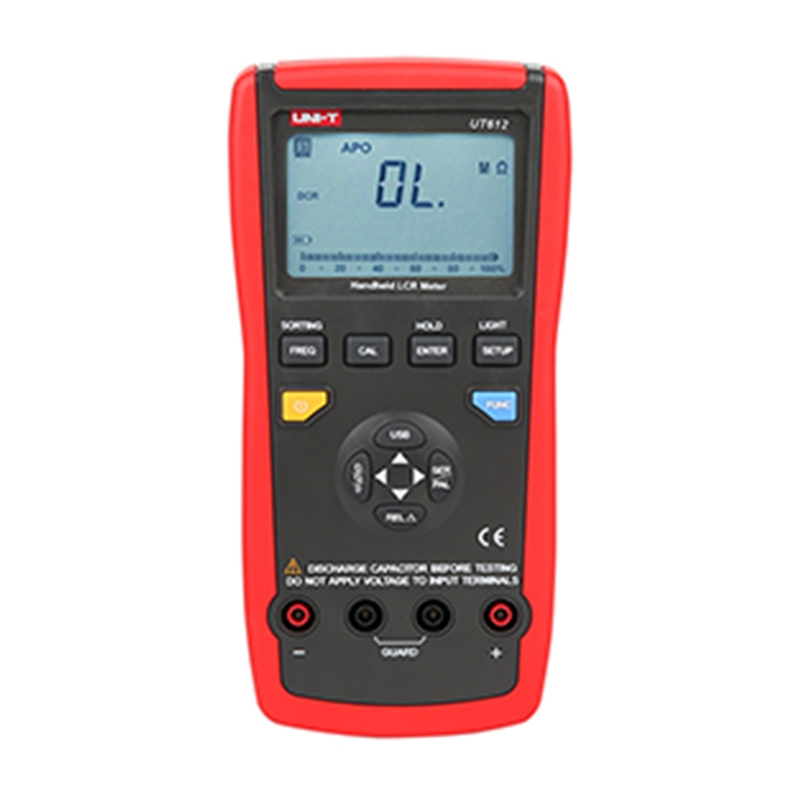

Uni-T LCR-mittari UT612

Uni-T UT612 LCR-mittari on edistynyt mittaustyökalu, joka on suunniteltu tarkkaan induktanssin, kapasitanssin ja vastuksen mittaamiseen laajalla alueella—20 μH:sta 2000 H:iin, 200 pF:stä 20 mF:ään ja 20 Ω:stä 200 MΩ:iin. Laite toimii viidellä testitaajuudella (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), tarjoten sarja- ja rinnakkaismittaustiloja sekä tuen parametreille kuten L, C, R, DCR, Q, D, θ ja ESR. Korkean tarkkuuden, automaattisen LCR komponenttien tunnistuksen ja USB käyttöliittymän, joka pystyy tallentamaan jopa 60,000 tuloksia, ansiosta UT612 on ihanteellinen tuotantolinjoille, komponenttien tarkastukseen ja elektroniikan korjaukseen.

Laajat mittausfunktiot

Mittari tarjoaa paitsi perusmittauksia LCR myös kehittyneempiä vaihtoehtoja, kuten laadun, häviöiden tai vaihekulman mittaamisen. Vertailufunktio ja poikkeamien mittaus auttavat nopeasti arvioimaan, kuuluuko tietty komponentti määriteltyjen toleranssien sisälle, mikä nopeuttaa laadunvalvontaa ja diagnostiikkaa. USB-liitännän ansiosta mittari voidaan liittää tietokoneeseen ja tallentaa jopa 60,000 mittaustulosta. Tämä ratkaisu on erityisen hyödyllinen, kun pitkäaikainen datan dokumentointi ja analyysi ovat tärkeitä. Automaattinen sammutustoiminto auttaa säästämään akun kestoa, ja akun vähityksen ilmaisin (≤6.8 V) estää odottamattomat keskeytykset. Laitetta voi käyttää joko 9V-paristo tai USB, mikä tarjoaa enemmän joustavuutta. Pakettiin kuuluu muun muassa SMD-anturi, USB-kaapeli ja ohjelmisto, joten mittari on käyttövalmis heti pakkauksesta otettuna.

Pakkauksen sisältö

• Akku
• SMD anturi
• USB kaapeli
• Monitoimikanta
• Käyttöohje

• Valmistaja: Uni-T
• Malli: UT612
• Induktanssi: 20 μH ~ 2000 H ( ±0.5% + 5 )
• Kapasitanssi: 200 pF ~ 20 mF ( ±0.5% + 5 )
• Vastarinta: 20 Ω ~ 200 MΩ ( ±0.3% + 5 )
• Tuetut parametrit: L, C, R, DCR, Q, D, θ, ESR
• Testitaajuudet: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Testijännite: 0.6 Vrms
• Näyttö: LCD ( 40 × 63 mm )
• Lukumäärät: 20,000
• D/Q-laskennat: 2,000
• D/Q-resoluutio: 0.001
• Virtalähde: 9V akku (6F22) tai USB virta
• Mitat: 96 × 193 × 47 mm
• Paino: 374 g
