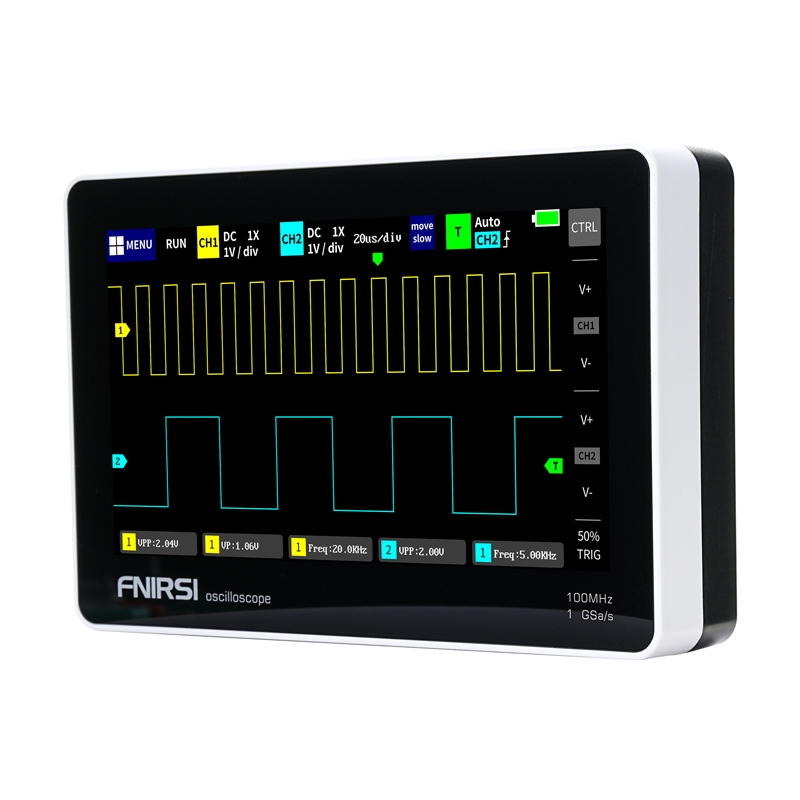

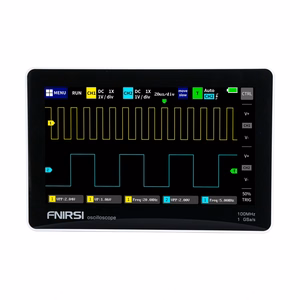

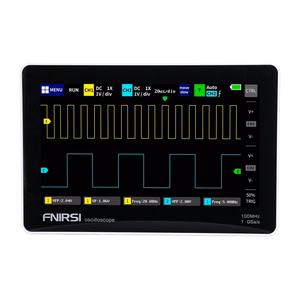

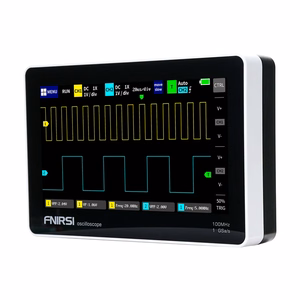

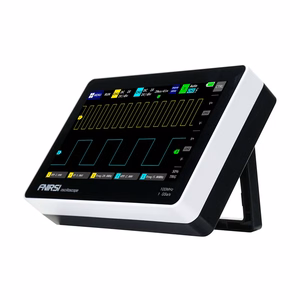

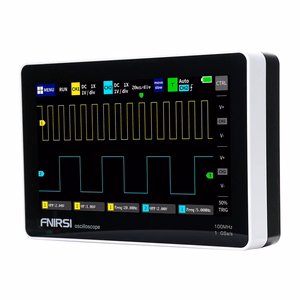

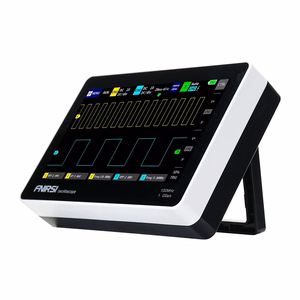

FNIRSI 1013D 7" kannettava tablettioskilloskooppi

FNIRSI 1013D kannettava oskilloskooppi, jossa on 7 "kosketusnäyttö", 2 mittauskanavat, 100 MHz kaistanleveys ja 1 GSa/s-näytteenottotaajuus, mahdollistaa tarkan signaalianalyysin palvelu-, työpaja- ja elektronisten laitteiden suunnittelussa. Laite on varustettu helposti luettavalla 800x480 TFT-näytöllä, automaattisella yhden painikkeen signaalin säädöllä ja aaltomuodon tallennustoiminnolla, mikä mahdollistaa kätevät ja nopeat mittaukset missä tahansa. Analogisen ja digitaalisen signaalianalyysin tuki tekee siitä sopivan laitteiden huoltoon ja DIY-sovelluksiin. Sisäänrakennettu 6,000 mAh litiumakku mahdollistaa laitteen toiminnan noin 4 tuntia.

Selkeä kosketusnäyttö

FNIRSI 1013D on 7-inch TFT LCD näyttö 800x480 resoluutiolla, tarjoten korkean kirkkauden, kontrastin ja tarkan aaltomuodon. Näytön kosketuskäyttö mahdollistaa nopean zoomauksen, panoroinnin ja mittausparametrien muuttamisen, nopeuttaen työtä ilman fyysisiä painikkeita. Näyttö on valmistettu kapasitiivisella teknologialla, joka tunnetaan nykyaikaisista älypuhelimista, mikä takaa sujuvan toiminnan eikä viivästyksiä asetusten vaihdossa. Kursorimittausfunktio mahdollistaa tarkan signaalin amplitudin, jakson ja taajuuden lukemisen ilman, että yksiköitä tarvitsee muuntaa näytön ruudusta, mikä on erityisen hyödyllistä vääristyneissä signaaleissa tai suorakulmaisissa aaltomuodoissa, joissa on kohinaa.

Kaksi mittauskanavaa

Laitteessa on kaksi mittauskanavaa, joiden sisääntuloimpedanssi on 1 MΩ, mikä mahdollistaa kahden signaalin samanaikaisen analyysin ja helpottaa vahvistinpiirien, muuntimien tai PWM signaalianalyysin vertailua. Tämä tekee sovellusvalikoimasta paljon laajemman kuin yksikanavaisissa malleissa. Voit myös tehdä Lissajous-kuvioanalyysiä XY-tilassa, jolloin voit määrittää taajuuden, amplitudin ja vaihe-eron kahden signaaliryhmän välillä.

Automaattinen signaalin säätö

Yhden painikkeen automaattinen säätötoiminto mahdollistaa signaalin mittausparametrien välittömän säätämisen ilman manuaalista kalibrointia. Tämän ansiosta FNIRSI 1013D voi säätää 1 Vpp-signaalin asetuksia 1 sekunnissa, säästäen aikaa ja parantaen työn tehokkuutta. Sisäänrakennettu epätarkka logiikka-algoritmi takaa korkean tarkkuuden ja sijoittaa signaalin automaattisesti näytön keskelle, mikä helpottaa analyysiä huomattavasti.

Suoja vaurioita vastaan

Oskilloskooppi käyttää sisäänrakennettuja ylijännitesuojamoduuleja jopa 400 V asti, jotta laite ei vahingoittuisi korkeajännitesignaaleja mitattaessa, vaikka anturi ei olisi asetettu 10X-tilaan. Tämä mahdollistaa sähkö- ja korkeajännitepiirien turvallisen testaamisen.

Tietojen tallennus ja vienti

FNIRSI 1013D tarjoaa 1 GB sisäisen muistin, jonka avulla voit tallentaa jopa 1,000 kuvaa ja 1,000 aaltomuotosarjaa. Tämä mahdollistaa nopean yhden painalluksen mittaustulosten tallentamisen ja niiden viemisen USB tietokoneelle jatkoanalyysiä varten. Aaltomuotojen hallintatoiminto mahdollistaa tallennettujen aaltomuotojen pikkukuvien katselun, zoomaamisen, poistamisen ja analysoinnin suoraan laitteella kohdistimella – samankaltainen kuin älypuhelimen galleria, mikä lisää tietojenhallinnan mukavuutta.

Edistyneet laukaisutoiminnot

Oskilloskooppi tarjoaa täyden valikoiman liipaisintiloja – Auto, Single ja Normal. Tämä järjestely mahdollistaa äkillisten sytytyssignaalien testaamisen, IR kauko-ohjaus- tai siniaaltosignaalien testaamisen valitusta tilasta riippuen, mikä tekee laitteesta monipuolisen diagnostiikkatyökalun. Voit myös asettaa liipaisimen reunan (nouseva/laskeva) ja laukaisukanavan, jolloin voit tallentaa tarkasti kiinnostavat signaalifragmentit.

Pakkauksen sisältö:

• FNIRSI 1013D kannettava kosketusnäytöllinen oskilloskooppi
• Probe (100 MHz) x2
• USB laturi
• Käyttöohje

• Valmistaja: FNIRSI
• Malli: 1013D
• Kanavien määrä: 2
• LCD näytön koko: 7 tuumaa
• LCD resoluutio: 800 x 480
• Näyttöteknologia: TFT
• Kaistanleveys: 100 MHz
• Näytteenottotaajuus: 1 GSa/s
• Korkein testijännite: 1X: 40V 10X: 400V
• Kursori: XY asento Trigger Y
• Heittotila: Tuettu
• Automaattinen yhden napin asetus: Tuettu
• Aaltomuotojen tallennus: 1000 kuvat + 1000 aaltomuodot
• Aaltomuotojen hallinta: Tuettu
• Jännitteen tarkkuus: ± 2%
• Nousuaika: < 3 ns
• Muistin syvyys: 240 Kbit
• Syöttöresistanssi: 1 MΩ
• Herkkyys: 50 mV ~ 500 V
• Aikaraja: 50 s ~ 10 ns
• Laukaisutila: Single / Normal / Auto
• Liipaisimen reuna: Nouseva / laskeva
• Kytkentä: AC / DC
• Taajuustarkkuus: ±0,01%
• Parametrit: 12 tyypit yhteensä
• Akku: Litium, jonka kapasiteetti on 6000 mAh
• Käyttöaika: 4 tuntia
• Laajennus: USB vienti
• Lataus: USB-C 5V 2A/3A/4A
• Mitat: 184 x 124 x 50 mm
