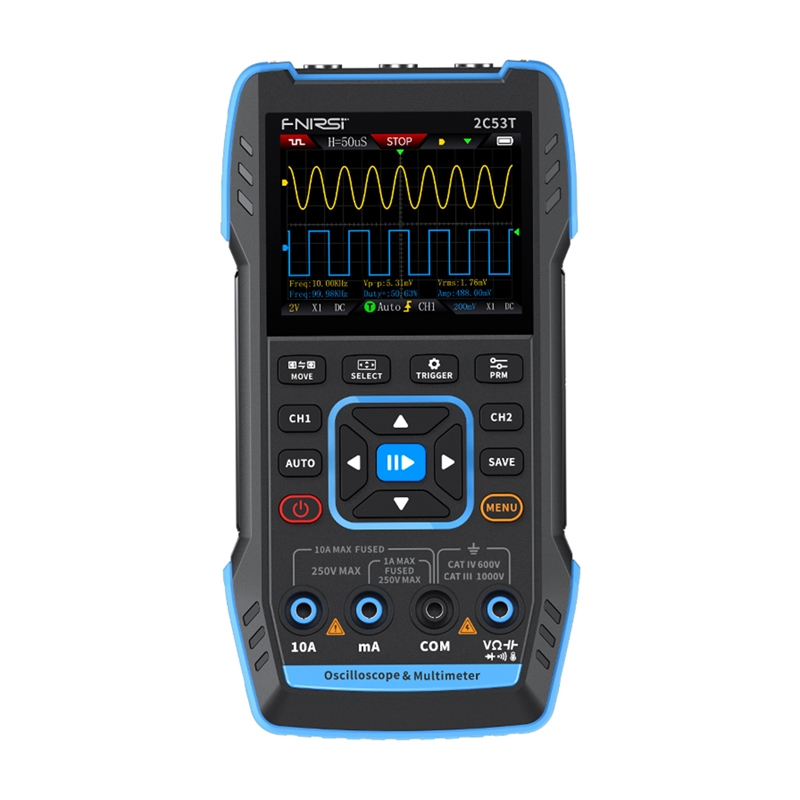

FNIRSI 2C53T 3-in-1 kannettava oskilloskooppi yleismittari signaaligeneraattori

FNIRSI 2C53T yhdistää 2×50 MHz / 250 MSa/s -oskilloskoopin toiminnot, joissa on 8-bit ADC ja 16 kpoint muistipuskuri per kanava (pre-/post-trigger), yleismittari jopa 19999 asti sekä 50 kHz-signaaligeneraattori. Tuloimpedanssi on 1 MΩ ∥ 15 pF AC/DC/GND kytkennällä. Kestävä ABS-kotelo silikonipinnoitteineen, 2.8-inch 320×240 px -näyttö ja 3000 mAh-akku (jopa 4 tuntia käyttöaikaa) takaavat liikkuvuuden ja jatkuvat mittaukset myös vaikeissa olosuhteissa. Laite on CAT II 300 V sertifioitu, siinä on kaksi keraamista sulaketta ja ylijännitesuojapiiri. Aaltomuotojen tallennuksen ja laiteohjelmistopäivitysten avulla sinulla on aina hallinta tuloksiin ja pääsy uusimpiin ominaisuuksiin.

Värinäyttö ja yleismittari

2.8" -näyttö, jonka resoluutio on 320×240 px, esittää aaltomuodot täysvärisinä "äärettömän jälkihehkun" toiminnolla (säilyttäen signaalin jäljen näytöllä sen katoamisen jälkeen), jolloin aaltojälki pysyy näytöllä. Y–T-, Rolling- ja X–Y-tilat (ns. Lissajous-luvut signaalien vaihe-erojen analysointiin) helpottavat vaihe-alueiden havaitsemista, ja korkea kirkkaus takaa luettavuuden kaikissa olosuhteissa. Sisäänrakennettu yleismittari, jonka resoluutio on jopa 19999, mahdollistaa DC/AC, matalan ja korkean virran, resistanssin, kapasitanssin, diodien, lämpötilan ja jatkuvuuden (summeri) mittaamisen. Älykkäät suojaukset suojaavat käyttäjää ja laitteita ylikuormitukselta.

Edistynyt laitteistoarkkitehtuuri

Ammattimainen yhdistelmä ARM + FPGA + korkean suorituskyvyn ADC, jota käytetään pöytäoskilloskoopeissa, takaa nopean laukaisun ja tarkan signaalin toiston. Trigger-järjestelmä tarjoaa Edge-tilat (nouseva/laskeva), pulssileveys-, Video- ja Slope-tilat, joissa voi olla jopa 50% esilaukaisua ja 50% jälki-laukaisua, joten jopa lyhyimmät poikkeamat saadaan tallennettua menettämättä yksityiskohtia.

Signaaligeneraattori

Sisäänrakennettu funktiogeneraattori tarjoaa jännitteen jopa ±400 V ja taajuuden jopa 50 kHz, sekä 13 aaltomuotoja (sini, neliö, kolmio, saha, ramppi, pulssi, kohina jne.) säädettävällä offsetilla (signaalin siirtymä suhteessa nollaan) ja amplitudi 10 mV/div-askeleilla, jolloin voit testata suodattimia, vahvistimia ja analogisia piirejä ilman lisälaitteita.

Automaattinen mittausasetukset

AUTO-toiminto säätää aluetta ja laukaisua yhdellä napilla, mahdollistaen välittömän aaltomuodon katselun ilman aikaa vievää konfigurointia. Tuki lisätasoille yksittäisille ja normaali-tasoille, jotka toimivat nopeilla kenttämittauksilla. Yksi klikkaus riittää tallentamaan kuvakaappauksen aaltomuodosta oskilloskoopin muistiin tai suoraan tietokoneelle USB kautta. Tämä helpottaa tulosten arkistointia ja lisäanalyysiä missä tahansa ympäristössä.

Eristetyt mittauskanavat

Kaksi täysin itsenäistä tuloa, CH1 ja CH2, joiden kaistanleveys on 50 MHz, poistavat keskinäisen häiriön ja parantavat mittaustarkkuutta. Näytteenotto 250 MSa/s -nopeudella tuottaa PWM pulssit ja virtalähteen värähtelyn maksimaalisella tarkkuudella.

Kestävä muotoilu

Silikonipinnoitettu ABS (akryylonitriilibutadieenistyreeni – korkealujuus muovi) kotelo kestää pudotuksia ja iskuja, ja kullatut PCB (piirilevyt) kiskot ovat korroosionkestäviä. 3000 mAh akku takaa jopa 3 tunnin käyttöoikeuden. Taitettava teline mahdollistaa laitteen sijoittamisen mihin tahansa kulmaan, ja ergonomiset painikkeet sekä USB-C-liitäntä takaavat mukavan käytön ja latauksen.

Pakkauksen sisältö:

• FNIRSI 2C53T 3-in-1 kannettava oskilloskooppi
• 10 × mittausanturit (1 PC)
• Anturi alligaattorilippailla
• Yleismittarijohdot
• Latauskaapeli
• Kantolaukku
• Käyttöohje

Tuoteparametrit

• Näyttö: 2.8-inch HD värinäyttö
• Resoluutio: 320 × 240
• Latausvaatimukset: USB-C ( 5 V / 1 A )
• Akku: 3000 mAh litiumioni
• Tuetut toiminnot: Oskilloskooppi, signaaligeneraattori, yleismittari (tiedot funktioparametreissa)
• Valmiusaika: 6 tuntia (laboratorion maksimimäärä)
• Kieli: Kiina ja englanti
• Mitat: 167 × 89 × 35 mm
• Paino: 300 g

Oskilloskoopin parametrit

• Kanavat: Kaksikanavainen
• Otanta: 250 MSa/s
• Analoginen kaistanleveys: 50 MHz (jokainen kanava 50 MHz itsenäisesti)
• Muistin syvyys: 1 kpoint
• Impedanssi: 1 MΩ
• Aikakanta: 10 ns – 20 s
• Pystysuora herkkyys: 10 mV/divisioona – 10 V /divisioona (× 1)
• Maksimimittausjännite: ±400 V
• Laukaisutila: AUTO /Normaali/Sinkku
• Näyttötila: Y-T/Rolling/X-Y
• Kytkentä: AC/DC
• Jälkien pysyvyys: OFF, 500 ms, 1 s, ∞
• Matemaattiset funktiot: 8 perusoperaatiot + FFT
• Aaltomuodon kaappaus: Kyllä
• Aaltomuodon vienti: Kyllä
• Kursorimittaus: Kyllä

Signaaligeneraattorin parametrit

• Kanava: Yksikanavainen
• Taajuus: 1 Hz – 50 kHz
• Amplitudi: 0.1 – 3.0 V

Yleismittariparametrit

• DC jännite: 1.9999 V / 19.999 V / 199.99 V / 1000 V ±( 0.5% +3 )
• AC jännite: 1.9999 V / 19.999 V / 199.99 V / 750.0 V ±( 1% +3 )
• DC nykyhetki: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.2% +3 )
• AC nykyhetki: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.5% +3 )
• Vastarinta
• 9.999 MΩ / 1.9999 MΩ / 199.99 kΩ / 19.999 kΩ ±( 0.5% +3 ); 1.9999 kΩ / 199.99 Ω ±( 2.0% +3 )
• Kapasitanssi: 9.999 mF / 99.99 mF ±( 5.0% +20 )
• Lämpötila: – 55 °C – 1300 °C (– 67 °F – 2372 °F ) ±( 2.5% +5 )
• Diodin mittaus: Kyllä
• Jatkuvuustesti: Kyllä
