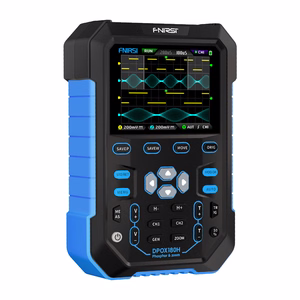

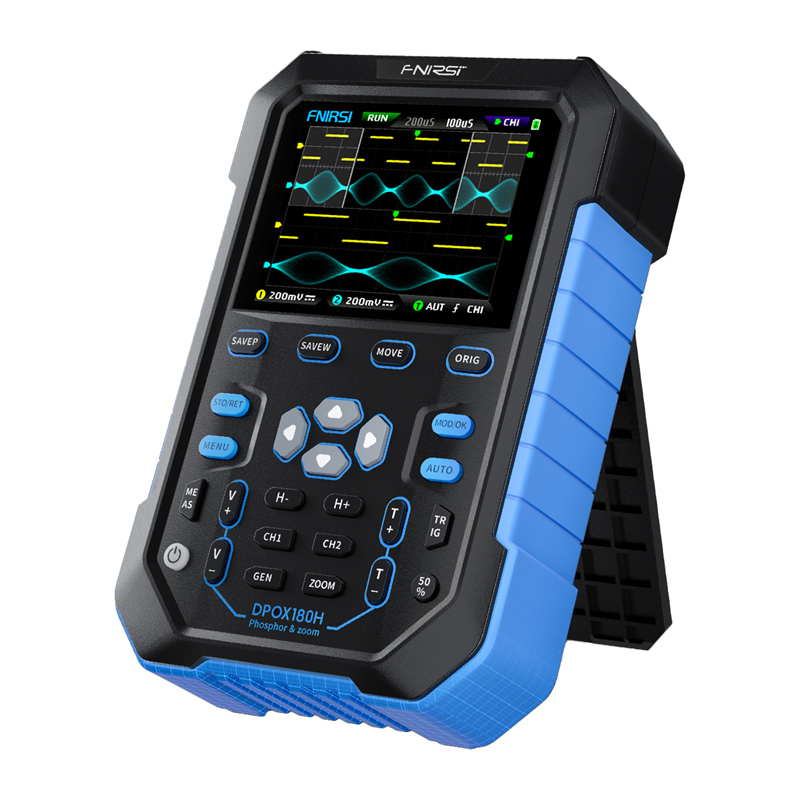

FNIRSI DPOX180H 2-in-1 kädessä pidettävä digitaalinen fosforioskilloskooppi

FNIRSI DPOX180H on käsikäyttöinen digitaalinen fosforisoskilloskooppi (DPO), joka yhdistää 180 MHz kaksikanavaisen oskilloskoopin, 20 MHz DDS-funktiogeneraattorin ja kehittyneet signaalianalyysitoiminnot. Se on suunniteltu kompaktiksi, liikkuvaksi työkaluksi palvelu-, työpaja- ja laboratoriotyöhön, tarjoten korkean toiminnallisuuden yhdessä laitteessa.

180 MHz kaistanleveys ja 500 MSPS – mittaustarkkuus

Oskilloskooppi tarjoaa 180 MHz (-3 dB) analogisen kaistanleveyden ja reaaliaikaisen näytteenoton jopa 500 MSPS asti (250 MSPS kaksikanavaisessa käytössä). Tämä mahdollistaa nopeiden reunojen, pulssien ja korkeataajuisten signaalien tarkan toiston, mikä on ratkaisevan tärkeää nykyaikaisten elektronisten järjestelmien diagnosoinnissa.

Digitaalinen fosforiteknologia – lisää tietoa aaltomuodossa

Digital Phosphor -teknologia käyttää kirkkausasteikkoa ja värilämpötilaa signaalitaajuuden visualisointiin. Tämä helpottaa tärinän, kohinan, epävakauden ja harvinaisten tapahtumien havaitsemista, jotka saattavat jäädä näkymättömiksi klassisissa oskilloskoopeissa.

50,000 WFMS/s – ei kuollutta aikaa

50,000 aaltomuodon korkea virkistystaajuus sekunnissa vähentää merkittävästi vastaanoton kuolleisuutta. Tämä mahdollistaa lyhytaikaisten häiriöiden ja signaalipoikkeamien tehokkaan tallentamisen, mikä on erityisen tärkeää kytkentävirtalähteiden ja digitaalisten väylien analysoinnissa.

Laitteiston kaistanleveyden raja 20 MHz ja vakaa laukaisin.

Sisäänrakennettu kytkettävä 20 MHz laitteiston kaistanpäästösuodatin vähentää tehokkaasti kohinaa ja korkean asteen harmonisia. Yhdistettynä laajaan laukaisujärjestelmään (Auto/Normal/Single, nouseva ja laskeva reuna) sekä adaptiiviseen liipaisimen stabilointiin, se takaa selkeän ja vakaan signaalikuvan.

FFT ja X-Y-moodi – taajuus- ja suhdeanalyysi

FFT-funktio tarjoaa nopean, laadullisen esikatsauksen testattavan signaalin taajuusspektristä. Lisäksi X-Y-tila digitaalisella fosforilla mahdollistaa amplitudi- ja vaihesuhteiden analysoinnin kahden kanavan välillä, esimerkiksi Lissajous-kuvioiden muodossa.

Aikazoomaus- ja vieritystila

Oskilloskooppi tarjoaa ZOOM aikapohjan 2 ×–1000 × välillä, mikä mahdollistaa valittujen aaltomuotosegmenttien tarkan analyysin. Vieritystila mahdollistaa hitaasti muuttuvien signaalien jatkuvan havainnoinnin reaaliajassa.

20 MHz DDS generaattori ja pilkkotoiminto

Sisäänrakennettu 20 MHz DDS funktiogeneraattori tukee 14 aaltomuototyyppiä, ja taajuuden säätö on 1 Hz vaihetta. Uniikki leikkauslähtötoiminto mahdollistaa mitatun aaltomuodon fragmentin leikkaamisen ja sen käyttämisen generaattorin lähtösignaalina, jolloin voit tallentaa jopa 500 mukautettua signaalia.

Tietojen tallennus, katselu ja vienti

Sisäinen 120 Mbitin muisti voi tallentaa jopa 250 aaltomuotoa ja 90 kuvakaappauksia (BMP ). Dataa voi tarkastella suoraan laitteella tai viedä tietokoneelle USB kautta, ja laiteohjelmistoa voi helposti päivittää.

Liikkuvuus, turvallisuus ja helppokäyttöisyys

2.8 " (320×240) värinäyttö IPS takaa hyvän luettavuuden kaikissa olosuhteissa. Laite on varustettu yhdellä painikkeella automaattiasetuksella, kursorimittauksilla, syöttösuojauksella 400 V asti, 3000 mAh Li-ion-paristolla (noin 4 toimintatuntia), sekä nopea 5 V / 2 A lataus. FNIRSI DPOX180H on monipuolinen ja turvallinen työkalu elektroniikkainsinööreille, huoltoteknikoille, opiskelijoille ja vaativille harrastajille.

• Valmistaja: FNIRSI
• Malli: DPOX180H
• Laitetyyppi: Käsikäyttöinen digitaalinen fosforisoskilloskooppi (DPO)
• Kanavien määrä: 2
• Analoginen kaistanleveys: 180 MHz ( -3 dB )
• Näytteenottotaajuus: 500 MSPS (1-kanava) / 250 MSPS (2-kanavaa)
• Virkistystaajuus: 50,000 aaltomuodot
• Näyttöteknologia: Digitaalinen fosforisoskilloskooppi (DPO)
• Spektrianalyysi: FFT (Nopea Fourier-muunnos)
• Toimintatilat: Auto / Normaali / Single
• Laukaisu: Nouseva reuna / laskeva reuna
• Laitteiston kaistanleveyden rajoitus: 20 MHz (vaihdettava)
• X-Y-tila: Kyllä (digitaalisen fosforin kanssa)
• Aikapohjan zoom: 2 × – 1000 ×
• Vieritystilan: Kyllä (rullaa/rulla)
• Signaaligeneraattori: DDS (Suora digitaalinen synteesi)
• Generaattorin maksimitaajuus: 20 MHz
• Generaattoriaaltotyypit: 14 (sini, neliö, kolmio, saha, pulssi, monisävy ja muut)
• Generaattorin taajuuden säätöresoluutio: 1 Hz
• Leikkaustoiminto: Kyllä (aaltomuodon fragmenttien leikkaaminen)
• Mukautettujen opasteiden määrä: Aina 500
• Sisäinen muisti: 120 Mbit
• Aaltomuodon tallennus: Enintään 250 ryhmää
• Kuvakaappauksen tallenne: Enintään 90 tiedostoa (BMP)
• Tietojen vienti: USB
• Laiteohjelmistopäivitys: Kyllä (USB kautta)
• Näyttö: IPS LCD
• Näytön diagonaali: 2.8 tuumaa
• Näytön resoluutio: 320 × 240 px
• Automaattiset mittaukset: Kyllä (yhden napin AUTO)
• Manuaaliset mittaukset: Kurssorit
• Syötteen suojaus: Ylös 400 V (ylijännitesuoja)
• Virtalähde: Litiumioniakku
• Akun kapasiteetti: 3000 mAh
• Akunkesto: Jopa suunnilleen. 4 tuntia
• Lataus: 5 V / 2 A (pikalataus)
• Automaattinen sammutus: Kyllä (ohjelmoitava, 5 min – 2 h)
