SHELLY 1 Mini Gen4 Älykytkin 1P sininen

Shelly 1 Mini Gen4 on tehokas releohjain, joka pienestä koostaan huolimatta (29 x 34 x 16 mm) tukee useita viestintästandardeja, kuten Wi-Fi, Zigbee, Bluetooth ja Matter. Sen voi asentaa liitosrasioissa, pistorasioiden taakse ja paikkoihin, joissa kiinnitystila on rajallinen. Potentiaalivapaiden koskettimien ansiosta laitetta voidaan käyttää sovelluksissa, joissa tarvitaan galvanista piirien erottelua, kuten portin, releen, kellon tai automaatiojärjestelmän ohjaukseen riippumatta niiden käyttöjännitteestä. Se tukee myös aikatauluja, kohtauksia, skriptejä ja integroituu kodin automaatiojärjestelmiin, kuten Google Homeen, Alexaan ja Samsung SmartThingsiin.

Laaja yhteys ja Matter protokollan yhteensopivuus

Shelly 1 Mini Gen4-ohjain tarjoaa viestinnän Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) ja Bluetooth 5.0 kautta. Laite toimii myös BLE-yhdyskäytävänä sekä Wi-Fi- ja Zigbee-signaalivahvistimena muille IoT-laitteille. Yhteensopivuutensa ansiosta Matter-protokollan kanssa se voidaan integroida mihin tahansa ekosysteemiin, joka tukee standardia, mikä lisää sen monipuolisuutta ja yksinkertaistaa konfigurointia erilaisissa kotiympäristöissä.

Potentiaalittomat koskettimet ja toiminta eri jännitteillä

Shelly 1 Mini Gen4 etuna on, että se pystyy ohjaamaan sekä matalajännitteisiä (30 VDC) että verkkovirtaa (jopa 240 V AC) laitteita. Mahdollisettoman koskettimen (kuivakosketuksen) ansiosta sitä voidaan käyttää myös tilanteissa, joissa tarvitaan erillinen rele, kuten porttien, kellojen tai valaistuksen ohjauksessa.

Edistynyt aikataulutus ja kohtaustoiminnot

Shelly 1 Mini Gen -malli mahdollistaa jopa 20 aikataulun asettamisen, jolloin voit ajoittaa laitteiden automaattisesti käynnistyvän tai pois tiettyinä aikoina valittuina viikonpäivinä. Lisäksi se tukee kohtausten luomista, eli toimintojen sarjaa, jotka laukaistaan samanaikaisesti tai peräkkäin tapahtuman seurauksena, kuten useiden laitteiden käynnistämistä, kun liike havaitaan. Aikataulut ja kohtaukset konfiguroidaan Shelly Smart Control -sovelluksella, joka on saatavilla ilmaiseksi mobiililaitteille ja tietokoneille.

Integraatiot ja täysi paikallinen tai etäohjaus

Laite voidaan integroida paitsi suurten ääniavustajavalmistajien järjestelmiin, myös paikallisiin järjestelmiin HTTP/HTTPS, MQTT, WebHooksin tai KNX net/IP API:n kautta. Shelly 1 Mini Gen4 toimii sekä paikallisesti (ilman pilveyhteyttä) että internetin kautta, mahdollistaen täyden hallinnan riippumatta käyttäjän sijainnista. Sisäänrakennettu verkkokäyttöliittymä mahdollistaa suoran konfiguroinnin selaimesta.

Korkea asennusjoustavuus

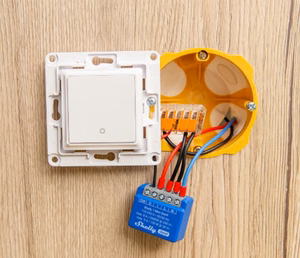

Ohjaimen kotelo on muovista ja sen voi asentaa asennuslaatikoihin. Pienestä koostaan huolimatta laitteessa on kehittynyt ESP-Shelly-C68F-mikrokontrolleri, jossa on 8 MB flash-muistia, mahdollistaen skriptauksen ja reaaliaikaisten toimintojen käsittelyn.

Yleiset tiedot

• Valmistaja: Shelly
• Malli: 1MiniGen4

Fysikaaliset parametrit

• Mitat: 29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 tuumaa
• Paino: 19 ±1 g / 0.65 ±0.04 oz
• Ruuvinapojen maksimikiristysmomentti: 0.4 Nm / 3.5 lbin
• Kaapelin poikkipinta-ala: 0.2–2.5 mm² / 24–14 AWG (kiinteä lanka, monisäikeinen johto, hollat)
• Langan kuorimisen pituus: 6–7 mm / 0.24–0.28 sisään.
• Kiinnitys: Seinälaatikko
• Kotelon materiaali: Muovi
• Kotelon väri: Sininen
• Liittimen väri: Harmaa

Ympäristöolosuhteet

• Käyttölämpötila: -20°C – 40°C / -5°F – 105°F
• Käyttöympäristön ilmankosteus: 30% to 70% RH
• Maksimikorkeus.: 2000 m / 6562 jalkaa

Sähköiset parametrit

• Virtalähde: 110 - 240 V AC
• VIESTI: Potentiaaliton, NO kontakti, 1-pole, μ kontakti
• Virrankulutus: < 1.2 W
• Ulkoinen suojaus: Laukaisuominaisuus B tai C, suunniteltu virran maksimi. 10 A, kapasiteetti murtuu min. 6 kA, energiarajoitusluokka 3

Lähtöpiirin parametrit

• Maksimikytkentäjännite: 240 V AC / 30 VDC
• Maksimikytkentävirta: 8 A / 240 V AC, 5 A / 30 VDC
• Maksimilähtöteho: 2000 W / 240 V AC, 150 W / 30 VDC
• Ylijännitesuojaus: Ei mitään
• Nykyinen suojaus: Ei mitään
• Ylivoimasuojaus: Ei mitään

Anturit ja mittaukset

• Sisäinen lämpötila-anturi: Kyllä

Wi-Fi

• Protokolla: 802.11 b/g/n/ax
• RF yhtye: 2412 - 2472 MHz
• RF teho: < 20 dBm
• Toiminta-alue: Enintään 30 m sisällä / 50 m ulkona (paikallisista olosuhteista riippuen)

Bluetooth

• Protokolla: 5.0
• RF yhtye: 2402 - 2480 MHz
• RF teho: < 4 dBm
• Toiminta-alue: Enintään 10 m sisällä / 30 m ulkona (paikallisista olosuhteista riippuen)

Zigbee

• Protokolla: 802.15.4
• RF kaistanleveys: 2400–2483.5 MHz
• RF voima: < 20 dBm
• Toiminta-alue: Enintään 100 m sisällä / 300 m ulkona (paikallisista olosuhteista riippuen)

Mikroprosessoriyksikkö

• CPU: ESP-Shelly-C68F
• Flash-muisti: 8 MB

Laiteohjelmiston ominaisuudet

• Aikataulut: 20
• WebhookS (URL osuutta): 20 5 URL-osoitteella per webhook
• Skriptit: Kyllä
• MQTT: Kyllä
