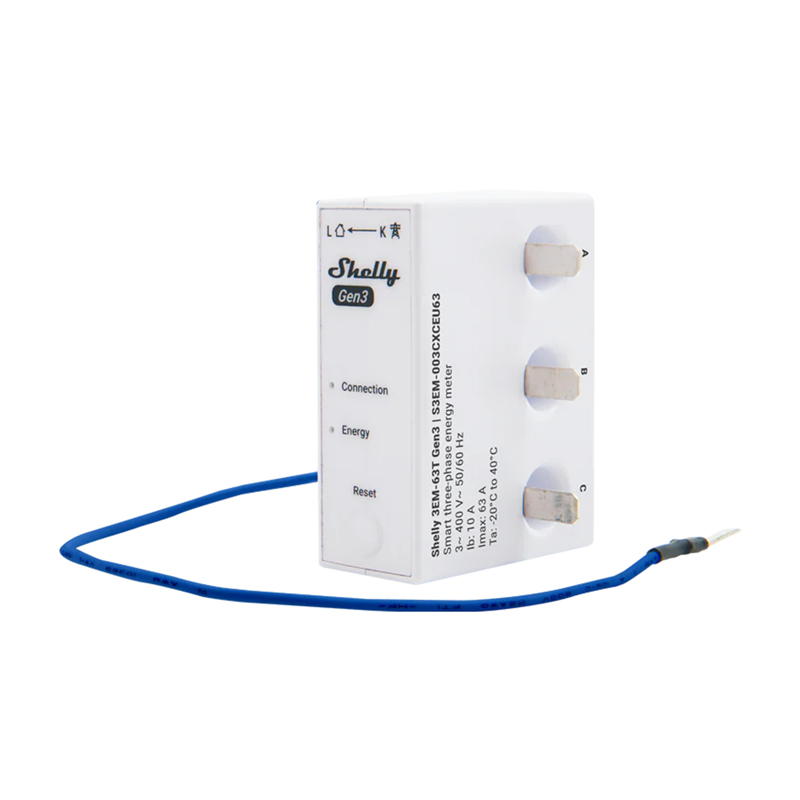

Shelly 3EM-63T Gen3 yksikanavainen energiamittari

Shelly 3EM-63T Gen3 on kompakti 1/3-channel energiamittari, joka on suunniteltu seuraamaan kolmivaihejärjestelmiä tai kolmea itsenäistä yksivaihepiiriä. Sen litteät liittimet ja kotelot on suunniteltu asennettaviksi ylivirtakatkaisijan ylä- tai alapuolelle, joten se sopii helposti tavallisiin kytkintauluihin. Tämä pieni laite sopii erinomaisesti koteihin, asuntoihin, yrityksiin ja aurinkosähköasennuksiin – aina kun tarkka energiankulutuksen hallinta on tärkeää.

Sovellusten monipuolisuus – yksi moduuli, monia mahdollisuuksia

Shelly 3EM-63T Gen3 on ratkaisu kaikille – halusitpa sitten seurata kotitalouden energiankulutusta, jakaa kulutusta yrityksen eri osastoille tai valvoa sähköntuotantoa PV paneeleista. Laite tukee sekä kolmivaiheisia asennuksia että kolmea itsenäistä yksivaiheista linjaa, mikä mahdollistaa lähes minkä tahansa kokoonpanon sovittamisen. Lisäksi mittari tallentaa 4-quadrant kulutetun energian ja lähtevän energian, mikä on hyödyllistä esimerkiksi aurinko- ja hybridijärjestelmissä.

Intuitiivinen toiminta, laaja integraatio

Moduuli yhdistyy verkkoon Wi-Fi ja Bluetooth kautta ilman ulkoista yhdyskäytävää. Sitä voi hallita Shelly Smart Control -sovelluksesta, verkkokäyttöliittymästä tai MQTT, HTTP- ja WebSocket-protokollien kautta. Kaikki saapuvat yhteydet suojataan TLS salauksella. Dataa voidaan puolestaan viedä CSV- tai JSON-muodossa.

Seuranta ja analyysi keskeytyksetön

Shelly 3EM-63T Gen3 mahdollistaa jännitteen, virran, aktiivisen ja näennäisen tehon, tehokertoimen ja energian mittaamisen – tarkkuudella, joka täyttää luokan B (IEC 62053-21). Sisäänrakennettu kello ylläpitää oikeat aikaleimat, vaikka internet-yhteys katkeaa. Mittausdata tallennetaan paikallisesti 1-minute välein ja tallennetaan vähintään 7 päivän ajan, jolloin saat käyttöoikeuden kulutushistoriaasi, vaikka et olisi hetkellisesti yhteydessä pilveen.

Automaatio ja turvallisuus

Shelly 3EM-63T Gen3 mahdollistaa aikataulujen luomisen (enintään 20) ja webhookien konfiguroinnin (enintään 20, enintään 5 URL-osoitteella). Lisäksi paikallinen automaatio mahdollistaa esimerkiksi välittömän energiankulutuksen ja tiettyjen toimintojen käynnistämisen, ja sisäänrakennettu "ei kuormituskynnys" estää energian laskemisen hyvin alhaisella kulutuksella (alle 30 VA per kanava).

Valmiina auringon energiaan

Shelly 3EM-63T Gen3 on myös ihanteellinen aurinkopaneelijärjestelmien valvontaan. Se mahdollistaa energian tuotannon ja kulutuksen samanaikaisen seurannan, jolloin laitteiden toiminta voidaan tarkasti sovittaa paneelien hetkelliseen virran saatavuuteen. Tämä helpottaa sähköverkon kulutuksen vähentämistä ja oman kulutuksen optimointia – esimerkiksi energiaintensiivisten laitteiden käyttö auringonpaisteen huipulla.

Selvä tieto ja täysi hallinta

Laitteessa on LED-valot, jotka osoittavat nykytilan (mukaan lukien Wi-Fi-yhteydet ja OTA-päivitykset) sekä yksi painike, jolla voi nopeasti siirtyä konfiguraatiotilaan tai palauttaa tehdasasetuksiin. Siinä on myös sisäänrakennettu lämpötila-anturi. Lisäksi asennus on erittäin helppoa.

Shelly Smart Control -sovellus

Mittari toimii Shelly Smart Control -sovelluksen kanssa, jonka avulla voit hallita laitetta etänä, tarkastella energiankulutusta sekä luoda aikatauluja ja automaatioita. Sen avulla voit myös seurata dataa, tarkastella mittaushistoriaa ja seurata energiakustannuksia.

• Valmistaja: Shelly
• Malli: 3EM-63TGen3
• Mitat: 31 × 54 × 42 mm (ilman kaapelia)
• Kaapelin pituus: 260 mm (mukaan lukien litteä liitin)
• Paino: 52 g (langalla)
• Johtavan reiän halkaisija: 8 mm
• Kiinnitys: Ylä- tai alavirtakatkaisijoiden ylä- tai alapuolella DIN kiskossa
• Kotelon materiaali: Muovi
• Kotelon väri: Valkoinen
• Käyttölämpötila: Vuodesta -20°C – 40°C
• Kosteus: 30% - 70% RH
• Asennuskorkeus: 2000 m
• Virtalähde: 220-240 V ~ 50/60 Hz (välillä LA ja N)
• Virrankulutus: < 2 W
• Ulkoinen suojaus: 63 A, ominaisuudet B tai C, oikosulkuvirta 6 kA, energiarajoitusluokka 3
• Sisäinen lämpötila-anturi: Kyllä
• Volttimittarit (RMS jokaiselle vaiheelle): 220-240 V ~ 50/60 Hz
• Volttimittareiden tarkkuus: Parempi kuin ±1%
• Ampeerimetrit (RMS integroidun virtamuuntajan kautta jokaiselle vaiheelle): 0-63 A (saturaatio 130 A)
• Ampeerimetrien tarkkuus: ±1% ( 2-63 A ), ±2% ( 1-2 A ), ±5% ( 0-1 A )
• Teho- ja energiamittarit: Aktiivinen ja näennäinen voima, aktiivinen ja näennäinen energia, tehokerroin, perusaktiivinen ja reaktiivinen energia
• Minimikuormituskynnys: 30 VA
• Mittausdatan tallennus: Vähintään 7 päivää, jolloin datan resoluutio on 1 min
• Tietojen vienti: CSV tallennetuille PQ arvoille, JSON kautta RPC
• Wi-Fi protokolla: 802.11 b/g/n
• Wi-Fi RF kaistanleveys: 2401-2483 MHz
• Maksimi Wi-Fi RF signaalin voimakkuus: < 20 dBm
• Wi-Fi yhteysalue: Enintään 30 m sisällä / enintään 50 m ulkona (paikallisista olosuhteista riippuen)
• Bluetooth protokolla: 4.2
• Bluetooth RF yhtye: 2400-2483.5 MHz
• Max. Bluetooth RF signaalin voimakkuus: < 4 dBm
• Bluetooth yhteysalue: Enintään 10 m sisällä / 30 m ulkona (paikallisista olosuhteista riippuen)
• Prosessori ( CPU ): ESP-Shelly-C38F
• Flash-muisti: 8 MB
• Aikataulut: Aina 20
• Webhooks (URL osakkeet): Enintään 20, enintään 5 URL-osoitetta per webhook
• Skriptit: Kyllä
• MQTT: Kyllä
